Koja su pravila za rukovanje PCB -om s dizajnom visoke snage?

U području proizvodnje elektronike, rukovanje tiskanim krugovima (PCB) s visokim napajanjem dizajnira zahtijeva pažljiv pristup. Kao posvećeni dobavljač PCB -a, razumijemo sitnice koje su uključene u ovaj postupak i važnost pridržavanja određenih pravila. U ovom ćemo blogu istražiti ključna pravila za rukovanje PCB -om s dizajnom visokih snaga, osiguravajući integritet i funkcionalnost ovih ključnih komponenti.

Pravilo 1: Zaštita elektrostatičkog pražnjenja (ESD)

Jedan od najkritičnijih aspekata rukovanja PCB -om visoke snage je zaštita od elektrostatičkog pražnjenja. PCB s visokim napajanjem često sadrže osjetljive elektroničke komponente koje se mogu lako oštetiti statičkim električnom energijom. Čak i mali ESD događaj može prouzrokovati latentnu štetu, što možda nije odmah očito, ali može dovesti do preranog neuspjeha PCB -a.

Da bi se spriječilo ESD, sve osoblje koje je uključeno u rukovanje PCB -om trebalo bi nositi odgovarajuću ESD - zaštitnu odjeću, poput anti -statičkih zamki, traka za zglobove i pete. Radni prostor trebao bi biti opremljen ESD -ovim radnim prostorima, podovima i spremnicima. Ove mjere pomažu u rasipanju statičkih naboja i održavanju statičkog - slobodnog okruženja. Na primjer, ESD - sigurne radne pločice dizajnirane su za provođenje statičkog električnog utjecaja od PCB -a, smanjujući rizik od oštećenja.

Pravilo 2: Mehaničko rukovanje mjerama opreza

PCB visoke snage često su teže i krhkiji od standardnih PCB -a zbog prisutnosti velikih komponenti snage i debelih tragova bakra. Stoga se mehaničko rukovanje mora provesti s ekstremnom skrbi. Prilikom premještanja PCB -a upotrijebite odgovarajuće tehnike dizanja kako biste izbjegli savijanje ili savijanje ploče. Oštri utjecaji ili vibracije mogu uzrokovati pukotine u PCB supstratu ili oštetiti lemljene spojeve.

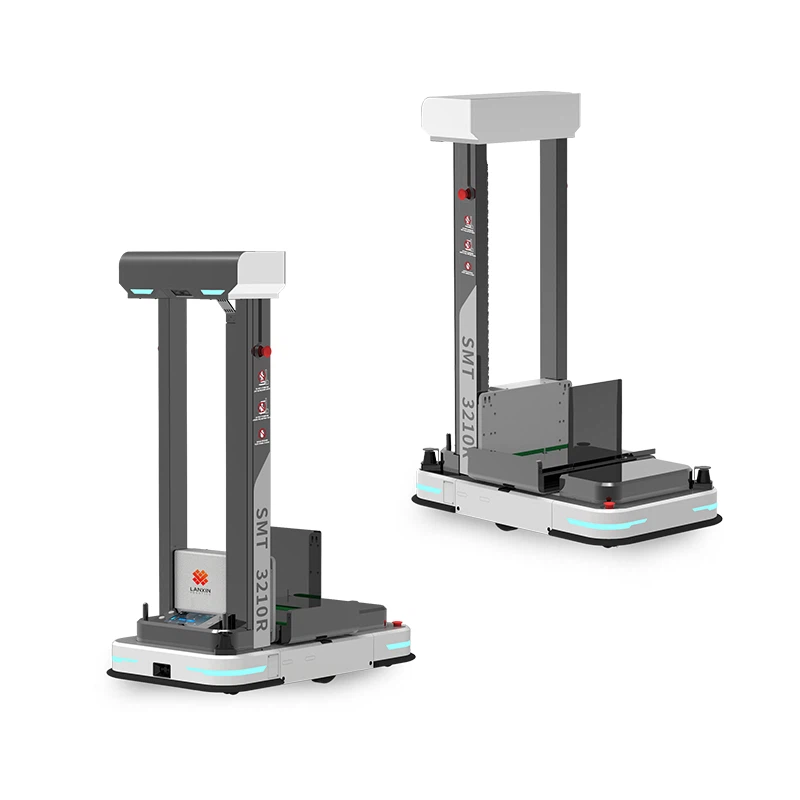

Specijalizirana oprema za rukovanje, poput vakuumskog odabira - i smještanja alata ili robotskih ruku, može se koristiti za minimiziranje rizika od mehaničkog oštećenja. NašeSMT utovar i istovar robotadizajnirani su za obradu PCB -a s preciznošću, osiguravajući nježno i precizno kretanje. Ovi se roboti mogu programirati tako da slijede određene staze i primijene odgovarajuću količinu sile, smanjujući vjerojatnost oštećenja tijekom opterećenja i istovara.

Pravilo 3: Kontrola temperature i vlage

Učinkovitost i pouzdanost PCB -a visoke snage vrlo su osjetljive na temperaturu i vlagu. Prekomjerna toplina može uzrokovati da se PCB supstrat proširi, što dovodi do stresa na komponentama i lemljenim zglobovima. Visoka vlaga može promicati koroziju bakrenih tragova i komponenti, smanjujući električnu vodljivost PCB -a.

U okruženju skladištenja i rukovanja, temperaturu i vlažnost treba pažljivo kontrolirati. Preporučeni raspon temperature je između 20 ° C i 25 ° C, s relativnom vlagom od 40% - 60%. To se može postići korištenjem klimatskih skladišnih prostora i sustava za nadzor okoliša. Na primjer, u skladištu se mogu instalirati sustavi za kondicioniranje zraka i odbacivanja kako bi se održali optimalni uvjeti za pohranu PCB -a.

Pravilo 4: Prevencija čišćenja i onečišćenja

PCB -ovi s visokim dizajnima snage skloniji su kontaminaciji zbog topline koje generiraju komponente snage. Prašina, prljavština i drugi onečišćenja mogu se akumulirati na površini PCB -a, utječući na njegove električne performanse i potencijalno uzrokujući kratke spojeve.

Redovito čišćenje PCB -a neophodno je za sprečavanje onečišćenja. Međutim, postupak čišćenja mora se provesti pomoću odgovarajućih metoda i sredstava za čišćenje. Oštre kemikalije ili tehnike abrazivnog čišćenja mogu oštetiti površinu i komponente PCB -a. Umjesto toga, koristite blage otapala i meke četke ili kapke - besplatne maramice za čišćenje. NašeVison samo SMT učitavanje i istovar robotaMože se koristiti i u okruženju čistog prostora za minimiziranje uvođenja onečišćenja tijekom rukovanja.

Pravilo 5: Skladištenje i pakiranje

Pravilno skladištenje i pakiranje ključni su za zaštitu PCB -a s visokim napajanjem tijekom transporta i dugoročnog pohrane. PCB -a treba pohraniti u vertikalni položaj kako bi se spriječilo iskrivljenje i oštećenje. Treba ih smjestiti u anti -statičke vrećice ili posude kako bi ih zaštitili od ESD -a i prašine.

Za dugoročno pohranu PCB -a mogu se zapečatiti vakuum kako bi se spriječilo oksidaciju i vlagu. Uz to, na ambalaži trebaju biti jasno označene naljepnice kako bi se ukazalo na vrstu PCB -a, datum proizvodnje i sve posebne upute za rukovanje. To pomaže da se osigura da se PCB -ovi pohranjuju i ispravno obrađuju tijekom svog životnog ciklusa.

Pravilo 6: Pregled i testiranje

Prije i nakon rukovanja, PCB -ovi s visokim napajanjem trebaju proći temeljit pregled i testiranje. Vizualni pregled može otkriti očito fizičko oštećenje, poput pukotina ili ogrebotina na površini PCB -a. Električno testiranje može provjeriti funkcionalnost PCB -a i identificirati sve potencijalne probleme, poput kratkih spojeva ili otvorenih krugova.

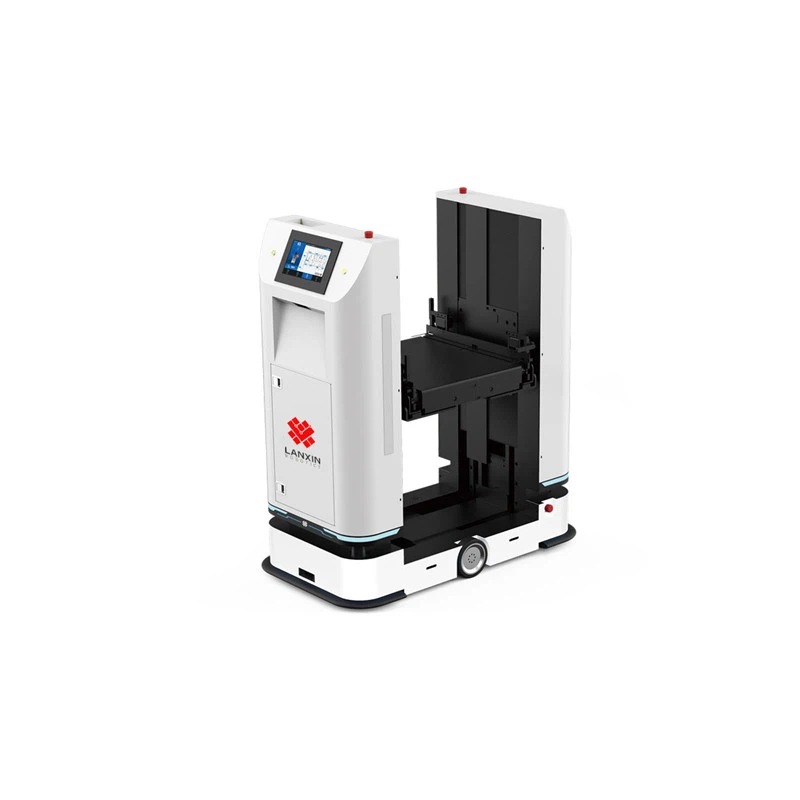

Automatizirani optički inspekcijski (AOI) sustavi i testeri u krugu (ICT) mogu se koristiti za učinkovit i točan pregled i testiranje. Ovi sustavi mogu brzo identificirati nedostatke i osigurati da PCB -ovi ispune potrebne standarde kvalitete. NašeSMT robotMože se integrirati s opremom za inspekciju i testiranje kako bi se pojednostavio postupak upravljanja i kontrolom kvalitete.

Pravilo 7: Obuka i dokumentacija

Sve osoblje koje je uključeno u rukovanje visokim PCB -ovima trebalo bi proći sveobuhvatnu obuku o pravilnim postupcima rukovanja. Trening bi trebao pokrivati ​​teme poput zaštite od ESD -a, mehaničkog rukovanja, kontrole temperature i vlage, čišćenja i pregleda. To osigurava da svi razumiju važnost praćenja pravila i mogu izvršiti svoje zadatke sigurno i učinkovito.

Osim treninga, za svaki postupak rukovanja PCB -om treba održavati detaljnu dokumentaciju. To uključuje zapise o rukovanju operacijama, rezultatima inspekcije i bilo kojim incidentima ili odstupanjima od standardnih postupaka. Dokumentacija pomaže u praćenju povijesti PCB -a i pruža vrijedne informacije za kontrolu kvalitete i kontinuirano poboljšanje.

Zaključak

Rukovanje PCB -om s visokim dizajnima snage zahtijeva strogo pridržavanje skupa pravila kako bi se osigurala njihova kvaliteta i pouzdanost. Slijedeći pravila zaštite ESD -a, mjere opreza mehaničkih rukovanja, kontrolu temperature i vlage, sprječavanje čišćenja i kontaminacije, skladištenja i pakiranja, inspekcije i testiranja te obuka i dokumentacija, možemo umanjiti rizik od oštećenja i osigurati da PCB ispune najviše standarde.

Kao vodeći dobavljač PCB -a, posvećeni smo pružanju rješenja visoke kvalitete i podržati naše kupce u implementaciji ovih pravila. Ako ste zainteresirani da saznate više o našim proizvodima i uslugama ili imate bilo kakvih pitanja u vezi s upravljanjem PCB -om, slobodno nas kontaktirajte radi rasprave o nabavi. Radujemo se što ćemo raditi s vama kako bismo zadovoljili potrebe za rukovanjem PCB -om.

Reference

• IPC - A - 610: Prihvatljivost elektroničkih sklopova.
• ANSI/ESD S20.20: Zaštita predmeta osjetljivih na elektrostatičko ispuštanje.
• Jedec standardi za rukovanje i pohranu PCB -a.
