Koje su smjernice za rukovanje PCB-ima s niskošumnim dizajnom?

Kada je riječ o rukovanju PCB-ima s dizajnom niske razine buke, postoji nekoliko ključnih smjernica koje smo mi, kao dobavljač rukovanja PCB-ima, naučili i koje želimo podijeliti s vama. Ove smjernice mogu uvelike utjecati na performanse i pouzdanost vaših PCB ploča, posebno u okruženjima gdje je niska razina buke glavni prioritet.

Razumijevanje niskošumnog dizajna PCB ploča

Prije svega, važno je razumjeti što zapravo znači niskošumni dizajn PCB-a. U biti, tiskana pločica s niskim šumom dizajnirana je za smanjenje neželjenih električnih signala. Ovi neželjeni signali, koji se često nazivaju šumom, mogu ometati normalan rad sklopova na ploči. Buka može dolaziti iz različitih izvora, kao što su izvori napajanja, obližnje elektroničke komponente ili elektromagnetske smetnje (EMI) iz okoline.

Dizajn izgleda

Jedna od najosnovnijih smjernica za rukovanje niskošumnim PCB-ima počinje s dizajnom izgleda. Način na koji rasporedite komponente na ploči može imati veliki utjecaj na razinu buke.

Postavljanje komponenti

Osjetljive komponente držite dalje od bučnih. Na primjer, analogne komponente, koje su sklonije šumovima, treba postaviti daleko od brzih digitalnih komponenti ili izvora napajanja. Visokofrekventne komponente mogu generirati puno elektromagnetske buke, stoga je ključno odvojiti ih od komponenti na koje bi ta buka mogla utjecati.

Također, grupirajte povezane komponente zajedno. Komponente koje su dio istog kruga ili obavljaju slične funkcije trebaju biti postavljene blizu jedna drugoj. To smanjuje duljinu tragova između komponenti, što zauzvrat smanjuje šanse za otkrivanje šuma.

Trace Routing

Što se tiče usmjeravanja tragova, kraće je bolje. Dugi tragovi mogu djelovati kao antene, hvatajući elektromagnetski šum iz okoline. Pokušajte voditi tragove na izravan i ravan način kad god je to moguće. Izbjegavajte oštre kutove jer mogu uzrokovati refleksiju signala, što može doprinijeti šumu.

Također je važno koristiti pravilan razmak između tragova. Tragovi koji su preblizu jedan drugome mogu uzrokovati kapacitivno spajanje, gdje se električni naboj može prenijeti između tragova, što dovodi do šuma. Koristite preporučene smjernice za razmak temeljene na zahtjevima dizajna ploče i radnim frekvencijama.

Napajanje i uzemljenje

Odgovarajuće snage i uzemljenje bitne su za niskošumne PCB-ove. Čvrsta ploča za uzemljenje pruža stazu niske impedancije za električne struje, što pomaže u smanjenju buke. Također pomaže u međusobnom izoliranju različitih područja ploče.

Ravnina napajanja treba biti dizajnirana tako da ravnomjerno raspoređuje snagu po ploči. Upotrijebite kondenzatore za odvajanje u blizini pinova za napajanje svake komponente. Ovi kondenzatori djeluju kao spremnici energije, osiguravajući stabilnu opskrbu strujom i filtrirajući svu visokofrekventnu buku na električnim vodovima.

Odabir materijala

Materijali korišteni u PCB-u također igraju ključnu ulogu u dizajnu niske razine buke.

PCB supstrat

Odaberite PCB supstrat visoke kvalitete s niskim gubitkom dielektrika. Dielektrični materijal između bakrenih slojeva može utjecati na integritet signala. Podloge s velikim gubitkom dielektrika mogu uzrokovati slabljenje signala i dodati šum sustavu. Uobičajeno se koriste materijali poput FR - 4, ali za primjene s vrlo strogim zahtjevima za nisku razinu buke, možda će biti potrebne naprednije podloge.

Bakrena folija

Kvaliteta bakrene folije koja se koristi u PCB-u također je važna. Glatka i ujednačena površina bakrene folije može smanjiti gubitak signala i minimalizirati šum. Grublje površine mogu uzrokovati gubitke na visokim frekvencijama, što može pridonijeti buci.

Rukovanje i sastavljanje

Nakon što je tiskana pločica projektirana i proizvedena, pravilno rukovanje i sastavljanje ključni su za održavanje njezinih karakteristika niske razine buke.

Antistatičko rukovanje

PCB-i su iznimno osjetljivi na elektrostatičko pražnjenje (ESD). Čak i mali ESD događaj može oštetiti komponente na ploči ili izazvati buku. Koristite antistatičke prostirke, narukvice i drugu antistatičku opremu kada rukujete PCB-ima. Ovaj jednostavan korak može spriječiti puno potencijalnih problema povezanih s bukom.

Proces sklapanja

Tijekom procesa sastavljanja, pobrinite se da koristite odgovarajuće tehnike lemljenja. Loše lemljenje može stvoriti labave spojeve, koji mogu djelovati kao izvor buke. Koristite lem visoke kvalitete i pridržavajte se preporučene temperature i vremena lemljenja.

Naša rješenja za rukovanje tiskanim pločicama

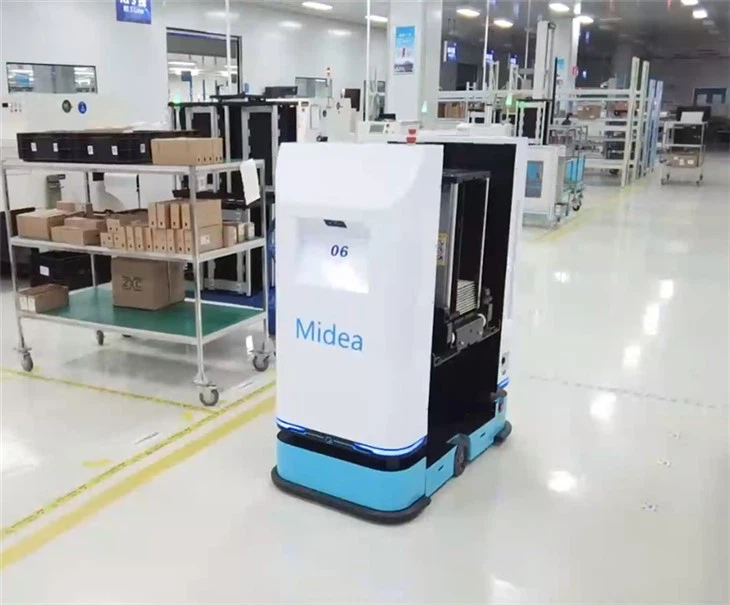

Kao dobavljač za rukovanje tiskanim pločicama, nudimo niz rješenja koja su dizajnirana da rade u skladu s niskošumnim dizajnom tiskanih pločica. NašeSMT robotski (višesmjerni)sustavi su izgrađeni za rukovanje PCB-ima s preciznošću i pažnjom. Opremljeni su naprednim senzorima i kontrolnim sustavima koji minimaliziraju rizik od oštećenja tijekom rukovanja, što je ključno za održavanje niske razine buke PCB-a.

NašeSMT roboti za utovar i istovarsu još jedna odlična opcija za učinkovito i nježno rukovanje tiskanim pločama. Ovi se roboti mogu programirati za rukovanje PCB-ima na način koji smanjuje vibracije i stres, koji su potencijalni izvori buke.

I naravno, našSMT robotrješenja nude svestranost i fleksibilnost u rukovanju različitim vrstama PCB-a. Mogu se prilagoditi kako bi odgovarali specifičnim zahtjevima vaše proizvodne linije PCB-a s niskom razinom buke.

Kontaktirajte nas za nabavu

Ako želite poboljšati svoje procese rukovanja PCB-om za dizajne s niskom razinom buke, tu smo da vam pomognemo. Imamo iskustvo i stručnost da vam pružimo najbolja rješenja za vaše potrebe. Bilo da tek počinjete s niskošumnom proizvodnjom PCB-a ili želite nadograditi svoje postojeće postavke, možemo vam ponuditi vrijedne uvide i proizvode visoke kvalitete. Slobodno nam se obratite i započnite razgovor o nabavi.

Reference

• Alexander, CK (2009). Osnove električnih kola. McGraw - Hill.
• Johnson, HW i Graham, M. (2003). Brzi digitalni dizajn: Priručnik crne magije. Prentice Hall.
